Netzgekoppelte Photovoltaikanlage 32,3 kWp
196 Stück Solarstrommodule Fabr.: BP Solar, Typ: BP 3165S á 165 Wp
Herzog-Johann-Gymnasium Simmern, 2006 |
|
|
|
 |
|
|

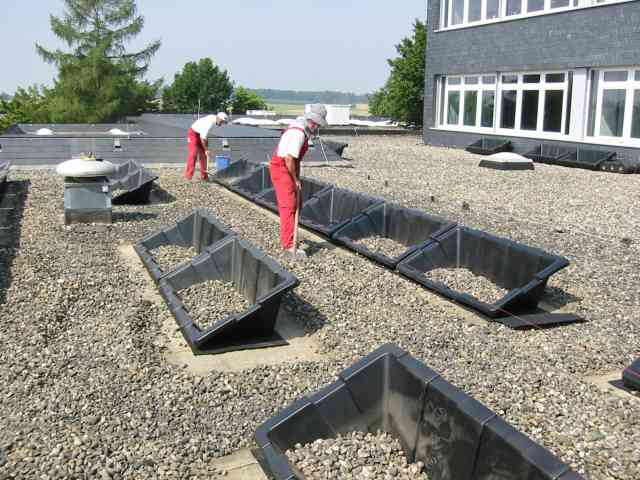

Der vorhandene Kies wird im Bereich der Solarmodule weggeschaufelt. Zum Schutz der Dachhaut werden Bautenschutzmatten verlegt. Darauf werden Wannen aus Recycling-Kunststoff, sogenannte “Consolen” gestellt, die wiederum mit dem Kies ballastiert werden. |
|
|
 |
|
|
Nun sind die Consolen für die Modulmontage vorbereitet. |
|
|
|
 |
|
|

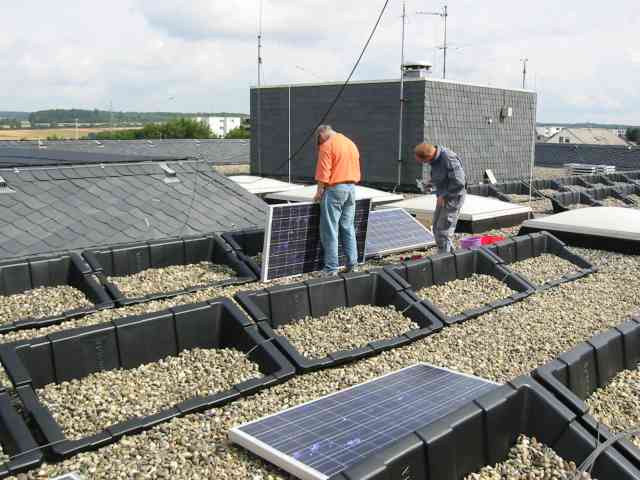

Anschließend werden die Solarmodule montiert und verkabelt. |
|
|
 |
|
|

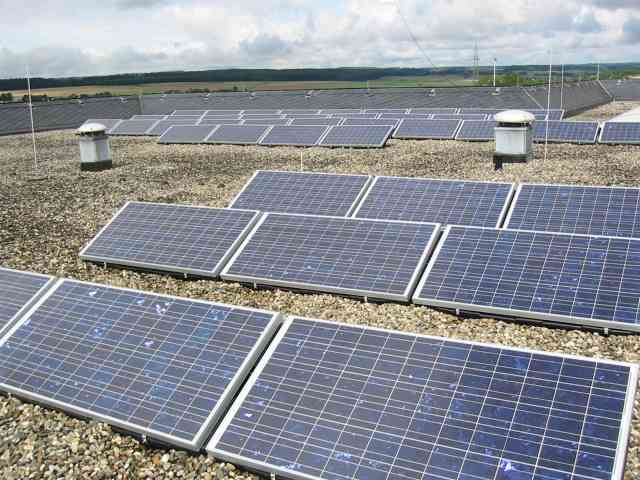

Fertig montiertes Modulfeld |
|
|
 |
|
|

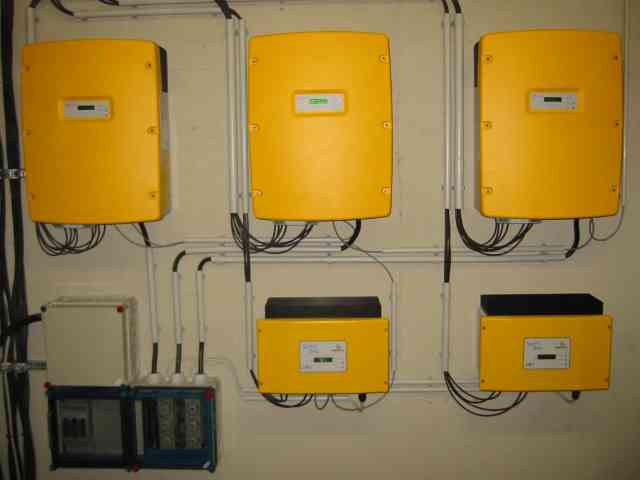

Die Wechselrichter wandeln den Gleichstrom der Solarmodule in Wechselstrom um.
Fabr.: SMA
3 Stück SMC 8000 TL
2 Stück Sunny Boy 3000 |
|
|
 |
|
|
Bei der Einweihung der Anlage |
