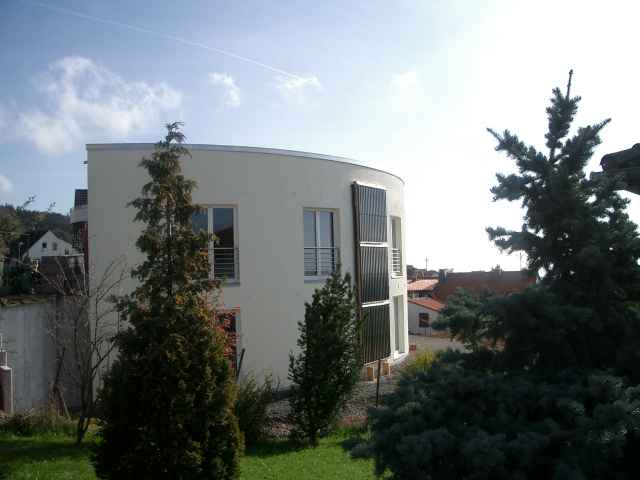

Passivhaus in Schöneberg, genutzt als Wohn- und Bürogebäude,
9 Stück Vakuum-Röhrenkollektoren, Fabr.: Consolar, Typ: Tubo 11 CPC,
Brutto-Kollektorfläche: 10,5 m2
Die Kollektoren wurden senkrecht an die Fassade montiert, um die Erträge im Winterhalbjahr bei tiefstehender Sonne zu optimieren. Gleichzeitig werden dadurch die Solarüberschüsse im Sommer reduziert. |
|
|
|
 |
|
|
|

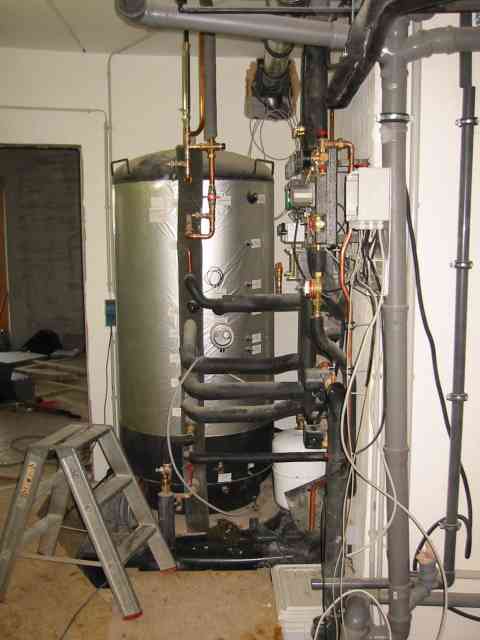

Solarschichtenspeicher, Fabr.: Consolar, Typ: SOLUS II, 1000 Liter (hier ohne Dämmung) |
|
|
|
 |
|
|
|

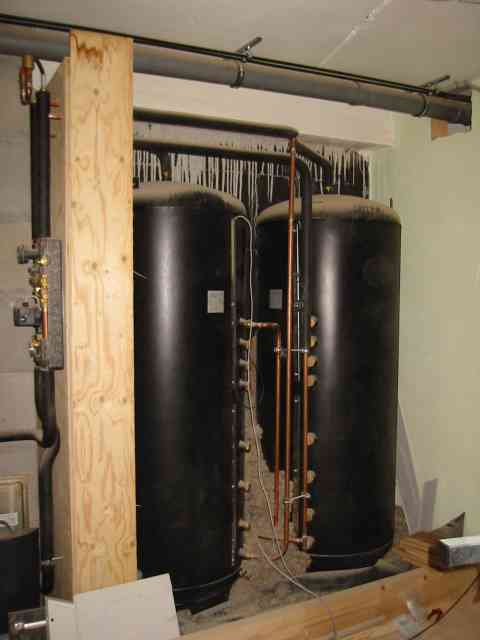

Um das Speichervolumen für den Scheitholzkessel und die Solaranlage zu vergrößen, sind zusätzlich zwei Pufferspeicher mit jeweils 1000 Liter Fassungsvermögen eingebunden. Die Speicher wurden in einem Holzverschlag nachträglich eingeflockt. |
|
|
|
 |
|
|
|

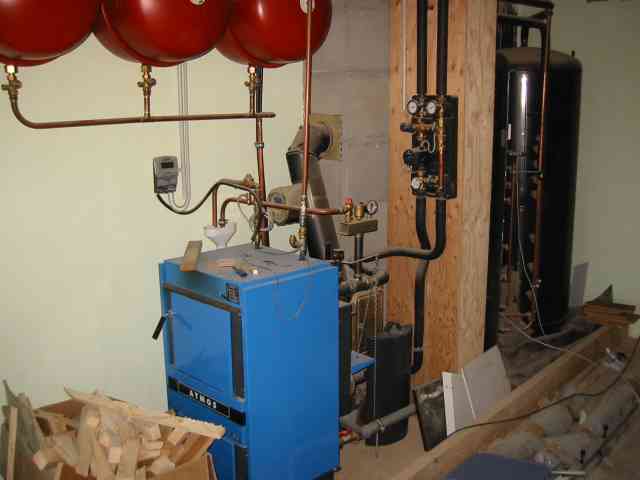

Der Restwärmebedarf im Winter wird über einen Scheitholzkessel gedeckt. Sind die Pufferspeicher vollständig durchgeladen, kann der Wärmebedarf des Gebäudes (Warmwasser und Heizung) für eine Woche bevorratet bzw. entnommen werden.
Fabr.: ATMOS, Typ: DC 15E, Leistung: 15 kW |
|
|
 |
|
|
|

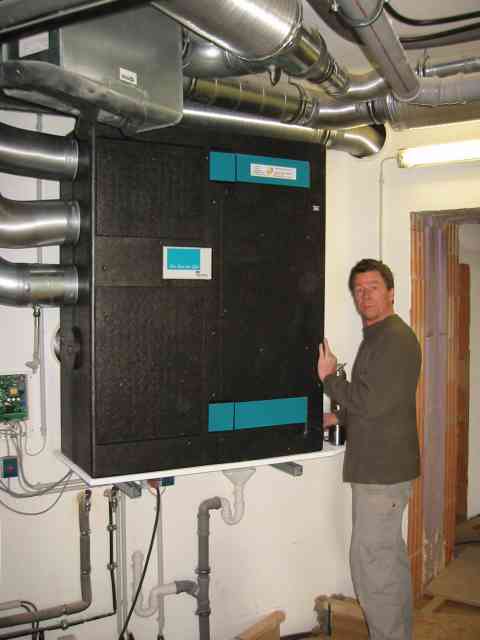

Lüftungsanlage mit Wärmerückgewinnung,
Fabr.: Paul, Typ: WRG thermos 200 DC
Ansaugung der Außenluft über einen Erdreich-Wärmetauscher,
Montage der Anlage durch die Fa. Atrium GbR |
|
|
|
